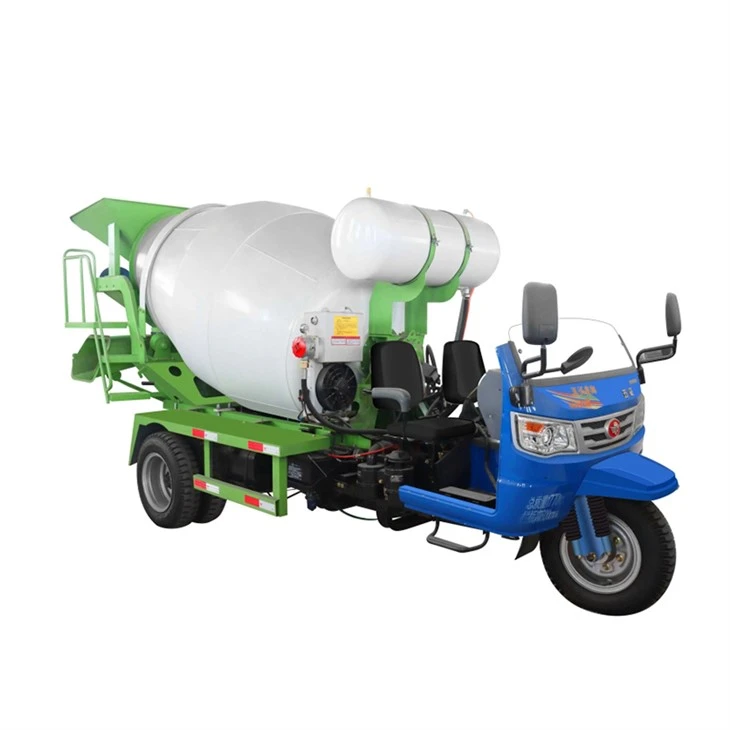

Kamion za prijevoz betona

Struktura

Kamion mješalica za beton sastoji se od šasije kamiona i posebnog uređaja za miješanje i transport betona.

Specijalni uređaj za miješanje i transport betona uglavnom uključuje uređaj za odvod snage, hidraulički sustav, reduktor, bubanj za miješanje, radni mehanizam, sustav za čišćenje itd.

Načelo rada je: snaga šasije se izvlači kroz uređaj za odvod snage, a varijabilna pumpa hidrauličkog sustava se pokreće da pretvori mehaničku energiju u hidrauličku energiju i prenese je kvantitativnom motoru. Motor tada pokreće reduktor, a reduktor pokreće uređaj za miješanje za miješanje betona.

(I) Izvod snage

Funkcija uređaja za odvod snage je oduzeti snagu motora pomoću prekidača za odvod snage i pokrenuti bubanj za miješanje kroz hidraulički sustav. Spremnik za miješanje se okreće prema naprijed tijekom procesa punjenja i transporta kako bi se olakšalo punjenje i miješanje betona, a rotira se u suprotnom smjeru tijekom pražnjenja. Nakon završetka radova prekida se strujna veza s motorom.

(II) Hidraulički sustav

Snaga motora izvučena kroz uređaj za odvod snage pretvara se u hidrauličku energiju, a zatim izlazi kao mehanička energija kroz motor kako bi se osigurala izravna snaga za rotaciju bubnja miješalice.

(III) Reduktor

Funkcija reduktora je smanjiti izlaznu brzinu motora u hidrauličnom sustavu i prenijeti je na spremnik miješalice.

(IV) Uređaj za miješanje

Uređaj za miješanje uglavnom uključuje spremnik miješalice, mehanizam za punjenje i mehanizam za pražnjenje.

1. Bubanj za miješanje

Bubanj za miješanje glavna je specijalna oprema kamiona za prijevoz komercijalnog betona. Njegov strukturni oblik izravno utječe na kvalitetu transporta i miješanja betona, kao i na brzinu punjenja i pražnjenja. Bubanj miješalice je oslonjen na tri oslonca u različitim ravninama, a os bubnja miješalice je nagnuta prema okviru (vodoravna linija) pod kutom, obično 16 stupnjeva ~ 20 stupnjeva.

Radni proces bubnja za miješanje je: kada se bubanj za miješanje okreće u smjeru kazaljke na satu, stijenka bubnja i lopatice čine da se smjesa kreće duž spiralnog smjera spiralne lopatice (prema dnu bubnja) dok se neprestano podiže i spušta, i smjesa na dnu bubnja za miješanje, pod djelovanjem čeone stijenke, kotrlja se prema gore, tako da se smjesa jače miješa. Kada se bubanj za miješanje okreće u smjeru suprotnom od kazaljke na satu, smjer spirale je prema gore, a spiralna lopatica gura betonsku smjesu prema gore i ispušta je iz otvora za materijal. Kako bi se olakšalo punjenje i ravnomjerno pražnjenje, cijev za vođenje ugrađena je u otvor za materijal. Smjesa ulazi u bubanj za miješanje s unutarnje stijenke vodeće cijevi i ispušta se duž vanjske stijenke vodeće cijevi.

2. Mehanizam za utovar i istovar

Mehanizam za punjenje i pražnjenje ugrađen je na jednom kraju otvora za materijal bubnja za miješanje. Gornji rub stjenke lijevka komercijalnog kamiona za prijevoz betona pričvršćen je na nosač s klinom. Otvor za dovod na dnu spremnika za dovod pristaje uz otvor za cijev za dovod kako bi se spriječilo prelijevanje betona tijekom dodavanja. Spremnik za punjenje također se može okrenuti prema gore oko šarke kako bi se otvorio materijal bubnja za miješanje radi čišćenja. Na nosačima s obje strane otvora za materijal bubnja za miješanje nalaze se fiksna korita za istovar, a ispod njih je ugrađeno pomično korito za istovar. Pokretno korito za istovar može promijeniti kut nagiba pomoću šipke za podešavanje, tako da se može prilagoditi zahtjevima različitih položaja istovara.

Karakteristike cisterne za prijevoz betona su da može održati ujednačenu kvalitetu betona bez krvarenja, raslojavanja, segregacije i preranog stvrdnjavanja pod uvjetom velikog volumena prijevoza i velike udaljenosti prijevoza. Pogodan je za izgradnju cesta, zračnih luka, projekte očuvanja voda i velike građevinske projekte te je nezamjenjiva oprema za razvoj komercijalnog betona.

Kao pomoćni transportni strojevi za tvornice betona ili tvornice betona, kamioni miješalice povezuju tvornice betona i betonare s mnogim gradilištima. Ako se koristi zajedno s pumpama za isporuku betona, "relejna" isporuka se provodi na gradilištu, a međupromet radne snage je potpuno eliminiran, a beton se može kontinuirano isporučivati ​​do točke izlijevanja konstrukcije, ostvarujući visoku učinkovitost i punu mehanizaciju isporuke betona. Ovo ne samo da uvelike poboljšava radnu produktivnost i kvalitetu gradnje, već također olakšava civiliziranu gradnju na gradilištu i pokazuje svoju superiornost za urbanu gradnju, posebno uska gradilišta.
